Vizuální pomůcky pro definování podporových podmínek pro sady prutů při návrhu podle EN 1993-1-1, oddíl 6.3.4

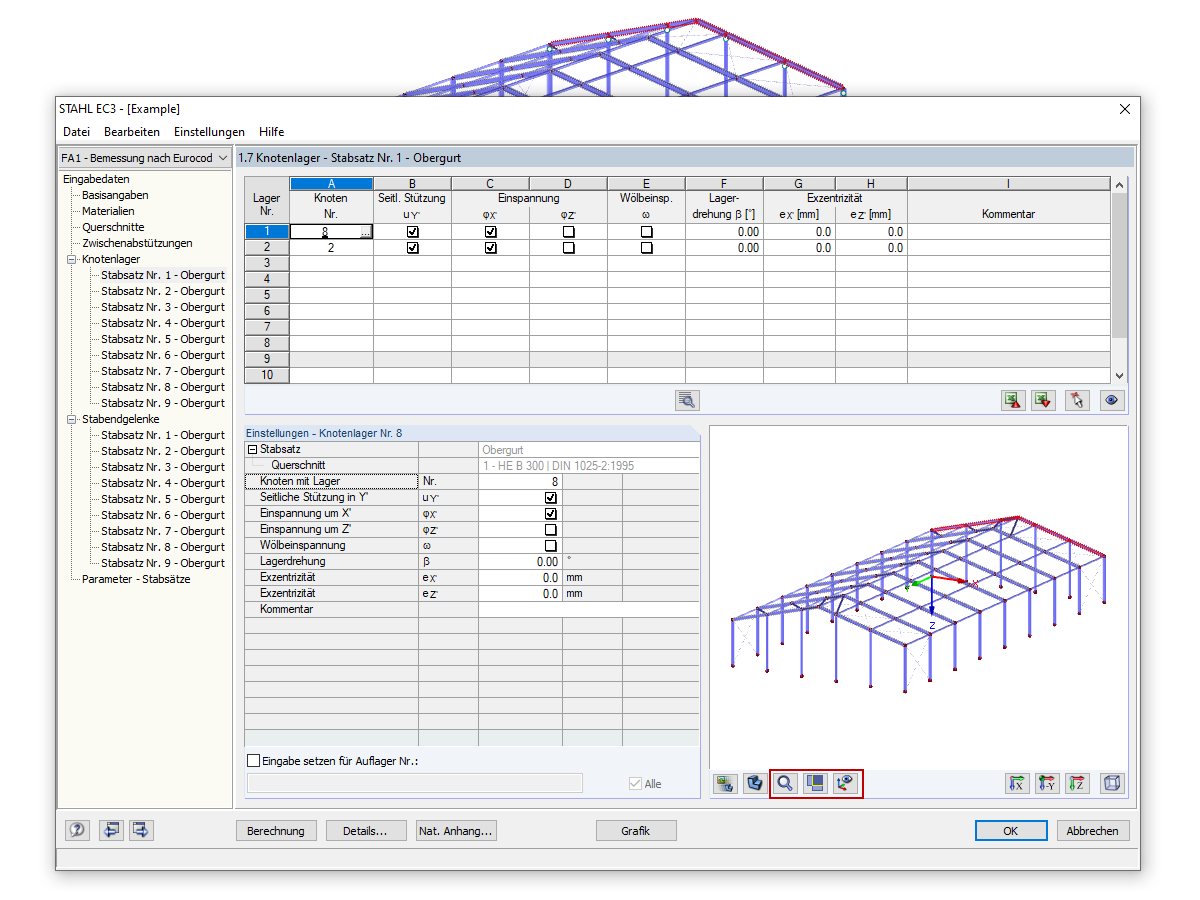

Definice podporových podmínek sad prutů při posuzování ocelových konstrukcí podle EN 1993-1-1, kapitola 6.3.4
Obrázek zobrazuje funkce pro definici podpůrných podmínek sady prutů podle EN 1993-1-1, kapitola 6.3.4. Ukazuje, jak vizuální pomůcky umožňují přesné přizpůsobení referenčních délek a segmentací v různých směrech. Průhyby lze vypočítat jak pro počáteční, tak pro deformovaný systém. Pro různé návrhové situace lze nastavit různé mezní hodnoty. Grafické znázornění integruje výsledky, jako je průhyb a využití mezních hodnot, do zpráv.
3D model
Specifikace
| Počet uzlů | 89 |
| Počet linií | 168 |
| Počet prutů | 168 |
| Počet zatěžovacích stavů | 1 |
| Celková hmotnost | 53,542 t |
| Rozměry (metrické) | 26,077 x 51,077 x 9,888 m |
| Rozměry (imperiální) | 85.55 x 167.58 x 32.44 feet |
| Verze programu | 5.23.02 |
